MERCOSUR/GMC/RES. Nº 05/06

MANUAL DE PROCEDIMIENTOS DE COORDINACION DE FRECUENCIAS

EN LA BANDA DE 1.710 MHz a 1.990 Y DE 2.100 MHz A 2.200 MHz

VISTO: El Tratado de Asunción, el Protocolo de Ouro Preto y las Resoluciones Nº 19/01 y Nº 32/04 del Grupo Mercado Común.

CONSIDERANDO:

Que para el cumplimiento de los objetivos del Tratado de Asunción con respecto a la integración de los Estados Parte, los servicios de telecomunicaciones cumplen con una tarea importante.

Que la adopción de disposiciones comunes contribuye al proceso de integración de las telecomunicaciones en el MERCOSUR, la cual es necesaria para facilitar los objetivos deseados.

Que es necesaria la coordinación previa para el uso de frecuencias, en regiones fronterizas de cada Estado Parte, por los prestadores del servicio de telefonía móvil, por los prestadores de servicios de telefonía fija que utilicen sistemas de acceso fijo inalámbrico y otros prestadores de servicios de telecomunicaciones, para evitar cualquier tipo de interferencia perjudicial.

Que una de esas Pautas Negociadoras del SGT Nº 1, se denomina ahora "Manual de Procesamientos de Coordinación de Frecuencias en la Banda de 1.710 MHz a 1.990 MHz y de 2.100 MHz a 2.200 MHz".

EL GRUPO MERCADO COMUN

RESUELVE:

Art. 1 - Aprobar el "Manual de Procedimientos de Coordinación de Frecuencias en la Banda de 1.710 MHz a 1.990 MHz y de 2.100 MHz a 2.200 MHz", que consta como Anexo y forma parte de la presente Resolución.

Art. 2 - Encargar al SGT Nº 1 "Comunicaciones" a mantener actualizado el contenido del presente Manual, acorde a los avances que surjan en materia tecnológica u otros aspectos.

Art. 3 - Los Estados Parte deberán incorporar la presente Resolución a sus ordenamientos jurídicos nacionales antes de 22/XII/2006.

LXIII GMC - Buenos Aires, 22/VI/06

ANEXO

MANUAL DE PROCEDIMIENTOS DE COORDINACION DE FRECUENCIAS

EN LA BANDA DE 1.710 A 1.990 MHz Y DE 2.100 A 2.200 MHz

SUMARIO:

1. PREAMBULO

2. DEFINICIONES

3. PRINCIPIOS BASICOS GENERALES

4. PROCEDIMIENTO DE COORDINACION

4.1. SOLICITUD DE COORDINACION

4.2. INFORMACIONES PARA LA COORDINACION

4.3. ACUSE DE RECIBO DE LA INFORMACION PARA LA COORDINACION

4.4. ANALISIS DE LA INFORMACION PARA LA COORDINACION, ACUERDO ENTRE PRESTADORES Y PLAZOS

4.5. RESULTADO DE LA COORDINACION

4.6 SOLUCION DE CONTROVERSIAS

4.7. DISPOSICIONES FINALES

5. ASPECTOS TECNICOS Y OPERACIONALES

5.1. BANDAS DE FRECUENCIAS

5.1.1 ARGENTINA

5.1.2 BRASIL

5.1.3 PARAGUAY

5.1.4 URUGUAY

5.2. NIVEL DE SEÑAL DE REFERENCIA

5.3. METODO DE CALCULO

5.4. FORMULARIO DE COORDINACION

5.4.1 DATOS COMPLEMENTARIOS PARA LA COORDINACION

5.4.2. INSTRUCCIONES PARA EL LLENADO DEL FORMULARIO DE COORDINACION

5.5. LISTA DE PRESTADORES

5.6. CRITERIOS PARA LA IMPLEMENTACION DE LOS SERVICIOS EN REGIONES DE FRONTERA

5.6.1. NIVEL DE SEÑAL EN EL PAIS LIMITROFE

5.6.2. CANALIZACION DE FRECUENCIAS EN CELDAS PROXIMAS A LAS FRONTERAS

5.6.3. RELACIONES DE PROTECCION

5.6.4. DISPOSICIONES GENERALES

5.6.5. ESTACIONES DE RADIOCOMUNICACIONES EXISTENTES, OPERANDO EN LAS BANDAS DE FRECUENCIAS DE 1.710 A 1.990 MHz Y 2.100 A 2.200 MHz, LOCALIZADAS PROXIMAS A LA FRONTERA DE LOS ESTADOS PARTE

ANEXO

1. PREAMBULO

1.1. Este Manual define las situaciones donde hay necesidad de coordinación previa para el uso de frecuencias en las bandas detalladas en el ítem 5.1., en regiones fronterizas de cada Estado Parte, y establece los procedimientos a seguir por los Prestadores de los Servicios Móviles Celulares, por los Prestadores de los Servicios de Telefonía Fija que utilicen Sistemas de Acceso Fijo inalámbrico y por otros prestadores de servicios de radiocomunicaciones.

1.2. Los procedimientos descritos en el ítem 4 indican cuándo un Prestador debe iniciar el proceso de coordinación.

1.3. Las Administraciones no efectuarán nuevas asignaciones o modificaciones de asignaciones existentes para Estaciones Radio Base de Servicios Móviles Celulares, de Sistemas de Acceso Inalámbrico para Telefonía Fija o de otros servicios de comunicaciones, en frecuencias de las bandas mencionadas en el numeral 5.1., para las cuales las situaciones definidas en este Manual la coordinación previa sea obligatoria, hasta haber observado todos los procedimientos descritos en este Manual.

1.4. La responsabilidad primaria de la coordinación es de las Administraciones Nacionales de cada Estado Partes. La metodología de trabajo se basará en la interacción directa entre los Prestadores involucrados en cada caso, salvo en los casos que se trate la coordinación del uso de la banda de 1.910 a 1.930 MHz para Sistemas Fijos de Acceso Inalámbrico al Servicio Telefónico Fijo. El avance y los resultados de las coordinaciones deben ser comunicados a las respectivas Administraciones Nacionales por las partes involucradas.

2. DEFINICIONES

2.1. ACCESO MULTIPLE POR DIVISION DE CODIGO (CDMA): Técnica de transmisión digital utilizada en sistemas de radiocomunicaciones. Consiste en la transmisión de señales por espectro ensanchado en que los usuarios utilizan la misma banda de frecuencias durante todo el intervalo de tiempo. En sistemas que emplean Técnica Celular con patrón CDMA un gran número de usuarios acceden simultáneamente a un único canal de la Estación Radio Base sin interferencias.

2.2. ACCESO MULTIPLE POR DIVISION DE FRECUENCIAS (FDMA): Técnica de transmisión en la que cada canal ocupa una frecuencia portadora distinta, mientras dure la comunicación designada para aquel canal.

2.3. ACCESO MULTIPLE POR DIVISION DE TIEMPO (TDMA): Técnica de transmisión digital utilizada en sistemas de radiocomunicaciones. En sistemas que emplean Técnica Celular patrón TDMA varios móviles se turnan, en el tiempo, en la transmisión/recepción sobre la misma frecuencia compartida.

2.4. AREA DE COBERTURA: Area geográfica en la cual una Estación Móvil o una Estación Fija de Abonado puede ser atendida por el equipamiento de radio de una Estación Radio Base.

2.5. AREA DE PRESTACION: Area geográfica delimitada por la Administración del Estado Parte, en la cual el Prestador del Servicio Móvil Celular, del Servicio Telefónico Fijo, o de otros servicios de radiocomunicaciones por medio del Sistema de Acceso Inalámbrico debe proveer el servicio, observando la reglamentación pertinente.

2.6. ASIGNACION DE FRECUENCIA: Autorización otorgada por una Administración para que una Estación Radio Base o a una Estación Terrestre utilice una determinada frecuencia en condiciones específicas.

2.7. DECT ("Digital European Cordless Telephony"): Sistema de acceso inalámbrico y de movilidad restringida, operando en la banda de 1.900 MHz, normalizado en Europa por el Instituto Europeo de Normalización de Telecomunicaciones (ETSI).

2.8. ESTACION BASE (EB) o ESTACION RADIO BASE (ERB) o ESTACION TERRESTRE (ET): Estación radioeléctrica fija utilizada para las radiocomunicaciones con las Estaciones Móviles, con las Estaciones Fijas de Abonado o con otras estaciones terrestres (incluye las estaciones repetidoras).

2.9. ESTACION FIJA DE ABONADO: Estación radioeléctrica fija que posibilita el acceso del Abonado al Servicio Telefónico.

2.10. ESTACION MOVIL (EM): Estación radioeléctrica del Servicio Móvil Celular que puede operar en movimiento o detenida en un lugar no especificado.

2.11. FRECUENCIAS COORDINADAS: Son las frecuencias asignadas a una Estación Radio Base o a una Estación Terrestre por la Administración del país del Prestador, luego de coordinadas entre los Prestadores involucrados y ratificadas por las demás Administraciones de los países limítrofes.

2.12. GSM ("Global System for Mobile communications"): Servicio Móvil Celular de segunda generación, originado en Europa, que permite comunicaciones de voz, datos y mensajes de texto, utilizando tecnología de acceso en TDMA.

2.13. IMT 2000: Sistema de telecomunicaciones móviles internacionales de tercera generación definido por la Unión Internacional de Telecomunicaciones-UIT, que permite comunicaciones de voz y datos en banda ancha.

2.14. MMDS ("Multichannel Multipoint Distribution Service"): Servicio de Distribución de Señales Multipunto Multicanal

2.15. PCS ("Personal Communications Services"): Servicios de Comunicaciones Personales

2.16. PHS ("Personal Handyphone System"): Sistema de acceso inalámbrico y de movilidad restringida con arquitectura microcelular, normalizado en el Japón.

2.17. PRESTADOR: Persona jurídica autorizada a proveer el Servicio Móvil Celular o con autorización para la instalación de Sistemas de Acceso Inalámbrico para Telefonía Fija o de otros servicios de radiocomunicaciones, en los términos de la reglamentación de cada Estado Parte.

2.18. SERVICIO MOVIL CELULAR (SMC): Servicio que, mediante las radiocomunicaciones, permite las comunicaciones entre EM y entre éstas y la Red Telefónica Pública (RTP) Fija, utilizando la Técnica Celular.

2.19. SISTEMA DE ACCESO FIJO INALAMBRICO PARA TELEFONIA FIJA: Sistema de telecomunicaciones que posibilita el acceso de un abonado fijo a la red que da soporte al Servicio Telefónico Fijo Conmutado por medio de Estaciones Fijas de Abonados, asociadas a una ERB.

2.20. ZONA DE COORDINACION: Franja geográfica, dentro de cada país, con un ancho de 5 (cinco) kilómetros, teniendo como referencia la línea fronteriza de cada país. En caso de límite lacustre, fluvial o marítimo, se considerará como límite de referencia el margen o costa del país que solicita la coordinación.

3. PRINCIPIOS BASICOS GENERALES

3.1 El Area de Cobertura de cada Estación Radio Base del Servicio Móvil Celular, del Sistema de Acceso Inalámbrico para Telefonía Fija o de otro servicio de radiocomunicaciones, debe limitarse al máximo a su Area de Prestación, minimizando la penetración de su señal en territorios de países vecinos.

3.2 Cualquier interferencia perjudicial debe ser evitada y en caso de existir, debe ser inmediatamente subsanada.

3.3 Para los servicios que utilizan técnica celular, la instalación de ERB sectorizadas debe prevalecer en detrimento de ERB con antenas omnidireccionales, a fin de confinar al máximo la señal dentro del Area de Prestación.

3.4 Estudios de ingeniería acompañados de predicciones de cobertura y/o mediciones en campo, deben ser considerados para orientar la selección del equipamiento de transmisión, incluyendo los sistemas irradiantes, de forma de confinar las Areas de Cobertura a los límites del Area de Prestación.

3.5 Los estudios de ingeniería y las mediciones o ajustes posteriores en campo deben ser realizados con la participación de los Prestadores interesados y, siempre que sea posible, con la participación de sus proveedores de infraestructura.

3.6 A fin de facilitar el proceso de coordinación, las Administraciones deben incentivar que las prestadoras realicen estudios previos de ingeniería de forma que, cuando se le solicite, puedan poner a disposición de los otros interesados la información necesaria para la planificación de sus estaciones, tales como mapas topográficos en escalas adecuadas e informaciones morfológicas, preferentemente en forma de base de datos geo-referenciadas para facilitar herramientas informáticas de predicción y análisis, que puedan facilitar el proceso de coordinación.

3.7 Las condiciones acordadas para la compartición de las frecuencias durante el proceso de coordinación deben ser íntegramente cumplidas. La necesidad de alteración de cualquiera de las condiciones acordadas debe motivar el inicio de un nuevo proceso de coordinación.

3.8 Las Administraciones y Prestadores deben realizar todos los esfuerzos, facilitando el planeamiento y buscando una rápida solución de los casos de coordinación, compartición del espectro y solucionando interferencias, buscando siempre el objetivo común de prestar el servicio a todos los usuarios, con la calidad adecuada.

4. PROCEDIMIENTO DE COORDINACION

4.1. SOLICITUD DE COORDINACION

4.1.1. Todo Prestador antes de poner en operación o efectuar una modificación a una asignación de frecuencias, de una ERB o de una ET situada en el interior de la Zona de Coordinación, o que estando fuera de la misma sus características técnicas provoquen en la línea de frontera un nivel de señal superior al establecido en el numeral 5.2., deberá coordinar la asignación proyectada con los prestadores que pudieran resultar afectados, salvo en los casos descriptos en el numeral 4.1.2.

4.1.2. La coordinación establecida en el numeral 4.1.1. no es necesaria cuando un Prestador se propone:

4.1.2.1 poner en operación una ERB o una ET que se encuentra situada fuera de la Zona de Coordinación y que sus características no generen en la línea de frontera un nivel de señal superior al establecido en el numeral 5.2.

4.1.2.2. modificar las características de una asignación de frecuencia existente o que ya fue coordinada, de modo que no aumente el nivel de señal presente anteriormente en el Area de Cobertura de las ERB o ET de otros Prestadores. En este caso, el prestador debe notificar estas modificaciones a los Prestadores.

4.1.3. Cuando un Prestador pretenda modificar las características técnicas de una asignación durante el proceso de coordinación deberá reiniciar el mismo solamente si las nuevas características de emisión resultantes de la modificación acarreasen un aumento del nivel de señal interferente en las Areas de cobertura de las ERB o ET de los Prestadores involucrados. En este caso, todos los plazos establecidos relativos al proceso de coordinación se contarán a partir del acuse de recibo del nuevo envío de información que incluya las modificaciones efectuadas.

4.1.4. Cuando la coordinación fuera necesaria, los Prestadores solicitantes deben considerar los radio enlaces existentes del Servicio Fijo punto a punto y deben incluir en la negociación del proceso de coordinación a los usuarios autorizados a operar tales enlaces.

4.2. INFORMACION PARA LA COORDINACION

4.2.1 Para iniciar los procedimientos de coordinación, el Prestador solicitante enviará a cada uno de los Prestadores afectados, los cuales constan en el listado que se aporta en el numeral 5.5 y otros que sean incluidos por las Administraciones, el pedido de coordinación junto con la información contenida en el Formulario de Coordinación del numeral 5.4. Los Prestadores involucrados comunicarán a sus respectivas Administraciones el pedido de coordinación efectuado dentro de un plazo máximo de 10 (diez) días de iniciada dicha coordinación.

4.3. ACUSE DE RECIBO DE LA INFORMACION PARA LA COORDINACION

4.3.1. Al recibir una solicitud de coordinación, los Prestadores deberán acusar recibo de inmediato, y tendrán un plazo máximo de 10 (diez) días para verificar si las informaciones están completas; en caso contrario devolver el pedido de coordinación para complementar las informaciones. La fecha de re-envío será considerada a los efectos del control de los plazos establecidos en este Manual.

4.3.2. No habiendo manifestación del Prestador al cual se solicita la coordinación en el plazo máximo arriba establecido el pedido deberá ser reiterado, debiendo esta reiteración ser respondida en un plazo máximo de 7 (siete) días.

4.3.3. Si una vez más no hubiera alguna manifestación por parte de los Prestadores solicitados, el Prestador interesado en la coordinación de frecuencias deberá notificar a su Administración el envío de la solicitud de coordinación y la ausencia de respuesta.

4.4. ANALISIS DE LA INFORMACION PARA LA COORDINACION, ACUERDO ENTRE PRESTADORES Y PLAZOS

4.4.1. Al recibir los detalles referentes a la coordinación, el Prestador con el cual se trata de efectuar la coordinación los examinará en el menor tiempo posible, a fin de determinar la interferencia que se produciría en sus asignaciones de frecuencias de las ERB y ET existentes, ya coordinadas o en proceso de coordinación.

4.4.2. El método de cálculo y los criterios que se deben emplear para evaluar la interferencia están tratados en los numerales 5.3. y 5.6. No obstante, durante el proceso de coordinación, los Prestadores involucrados podrán adoptar otros criterios y métodos más precisos para superar los problemas de interferencia que surgieran. Tales acuerdos se realizarán sin perjudicar a los otros Prestadores.

4.4.3. Tanto el Prestador que solicita la coordinación como cualquier otro Prestador involucrado, podrán solicitar la información adicional que juzguen necesaria para evaluar la interferencia causada a las asignaciones de frecuencias de las ERB y ET en cuestión.

4.4.4. Las Administraciones involucradas, los Prestadores afectados, así como el Prestador que desea la coordinación harán todos los esfuerzos posibles para superar las dificultades, de forma aceptable para las partes interesadas.

4.4.5. Todos los Prestadores pueden utilizar para la correspondencia, todo medio apropiado de telecomunicaciones y/o reuniones bilaterales o multilaterales, en caso que sea necesario, para efectuar la coordinación.

4.4.6. Los Prestadores consultados dispondrán de un plazo máximo de 30 (treinta) días, contados a partir de la fecha de acuse de recibo, para formular su oposición técnicamente fundada a la nueva coordinación, pudiendo efectuar las sugerencias que juzguen necesarias para solucionar el problema. En caso que la cantidad de ERB o ET a coordinar sea mayor a 6 (seis), el Prestador dispondrá de una prórroga de 15 (quince) días para formular su oposición.

4.4.7. El proceso de coordinación tendrá prioridad para las ERB o ET en servicio que ya hubiesen sido coordinadas y requieran una nueva coordinación, sobre las estaciones proyectadas. En estos casos, los Prestadores que pudieran resultar afectados dispondrán de un plazo máximo de 15 días para formular su oposición técnicamente fundada.

4.4.8. Si existiera oposición formulada en el plazo correspondiente, no podrán realizarse las instalaciones en las condiciones requeridas en la coordinación, hasta tanto se llegue a un acuerdo con los Prestadores que se opusieran. Los Prestadores se comprometerán a resolver el conflicto en un plazo adicional no mayor a los 15 (quince) días contados a partir de la fecha de formalización de la oposición.

4.4.9. En caso de no existir oposición o haber transcurrido los plazos mencionados en los numerales 4.4.6. y 4.4.7., la Administración del Prestador interesado quedará habilitada para realizar la asignación o autorizar la modificación de que se trata.

4.4.10. En el caso en que los Prestadores involucrados en un proceso de coordinación no llegaran a concretar la misma por falta de acuerdo dentro de los plazos establecidos en este Manual, podrán notificar de tal circunstancia a las respectivas Administraciones, solicitando su intervención para alcanzar una solución satisfactoria a la situación.

4.4.11. Si uno de los Prestadores recurre a su Administración, ésta deberá notificar a las demás Administraciones involucradas. A partir de la fecha de esa notificación, las Administraciones dispondrán las acciones necesarias para resolver la situación planteada, en el menor tiempo posible.

4.4.12. Cuando un Prestador no responde en los plazos establecidos para el acuse de recibo (numerales 4.3.1. y 4.3.2.) o para comunicar su decisión con respecto al análisis de la información para la coordinación (numerales 4.4.6. y 4.4.7.) el Prestador consultado se compromete a:

4.4.12.1. no formular ningún reclamo con respecto a interferencias perjudiciales que afecten el servicio prestado por sus estaciones y que puedan ser causadas por la utilización de las asignaciones de frecuencias para la cual se buscó la coordinación;

4.4.12.2. no causar interferencia perjudicial a la asignación de frecuencias para la cual se busca coordinación.

4.4.13. Para toda asignación de frecuencias de una ERB o ET que estuviera coordinada, pero que no fue puesta en operación en un plazo máximo de 1 (un) año contado a partir de la fecha de conclusión de la coordinación, el procedimiento debe ser reiniciado como si se tratase de una nueva coordinación. El período mencionado anteriormente podrá ser prorrogado por acuerdo entre los Prestadores interesados.

4.4.14. Los plazos establecidos en días, serán considerados días corridos.

4.5. RESULTADO DE LA COORDINACION

4.5.1. Una vez finalizada una coordinación, los Prestadores involucrados comunicarán en el plazo de 10 (diez) días el resultado de la misma a sus respectivas Administraciones, indicando el proyecto inicial y la solución alcanzada, con toda la información necesaria sobre los Prestadores intervinientes, las estaciones o celdas consideradas y las frecuencias utilizadas.

4.5.2. En caso de comprobarse que una estación previamente coordinada se encuentre sufriendo interferencias perjudiciales de estaciones de otro(s) Prestador(es), según los criterios establecidos en este Manual, el Prestador afectado podrá notificar al (los) otro(s) Prestador(es) a fin de buscar una solución al problema. En este caso, se deberá aplicar el mismo procedimiento de coordinación arriba establecido. Si no se llega a un acuerdo entre Prestadores, se dará intervención a las Administraciones correspondientes.

4.6 SOLUCION DE CONTROVERSIAS

4.6.1. Si ocurriera una controversia entre alguna de las Partes, las mismas deberán buscar una solución mediante los procedimientos de negociación directa. El Prestador que se considere perjudicado debe notificar a su Administración el inicio y la causa de esta negociación. Si no se obtiene un acuerdo por negociación directa entre las partes dentro de los plazos establecidos, el Prestador que se considere perjudicado podrá solicitar, por intermedio de su Administración, la mediación de las Administraciones de los otros Prestadores involucrados. Si mediante tales procedimientos, dentro de un plazo máximo de 30 (treinta) días, no se llegara a un acuerdo o si la controversia fuera solucionada sólo parcialmente, se aplicará el procedimiento de Solución de Controversias vigente entre los Estados Parte.

4.7 DISPOSICIONES FINALES

4.7.1. Todo Prestador que tenga en servicio ERB o ET con asignaciones de frecuencias en las bandas mencionadas en el numeral 5.1. con fecha anterior a la aprobación del presente Manual, que se encuentren en el interior de la Zona de Coordinación, o que estando fuera de la misma sus características técnicas ocasionen en la línea de frontera un nivel de señal superior a lo establecido en el numeral 5.2., deberán encuadrarse en los siguientes casos:

4.7.1.1. las coordinaciones de frecuencias ya efectuadas entre Prestadores y ratificadas por las Administraciones, permanecerán vigentes;

4.7.1.2. las coordinaciones de frecuencias ya efectuadas entre Prestadores y no ratificadas por las Administraciones, deberán ser encaminadas a las respectivas Administraciones para su ratificación;

4.7.1.3. las coordinaciones de frecuencias en proceso, en aquellas que corresponda, deberán adecuarse a los procedimientos y reglas del presente Manual;

4.7.1 .4. las actuales asignaciones de frecuencias, cuyo proceso de coordinación no fue efectuado, permanecerán vigentes a menos que sean objeto de reclamaciones técnicamente fundadas formuladas por los Prestadores afectados antes de la vigencia de este Manual o formuladas dentro de los 90 (noventa) días luego de la fecha de su entrada en vigor. En esta hipótesis, deben ser iniciados los procedimientos de coordinación entre el Prestador responsable por la ERB o ET interferente, de acuerdo a lo establecido en este Manual.

4.7.2 En el caso de posibles interferencias perjudiciales que surjan de situaciones o tipos de interferencias no contempladas en el presente Manual, las Administraciones. y los Prestadores involucrados harán todos los esfuerzos posibles para superar las mismas de forma aceptable para las partes interesadas.

4.7.3. Este Manual deberá ser periódicamente actualizado con las nuevas alternativas de servicios de radio comunicaciones y/o los nuevos estándares tecnológicos que vayan surgiendo.

5. ASPECTOS TECNICOS Y OPERACIONALES

5.1. BANDAS DE FRECUENCIAS

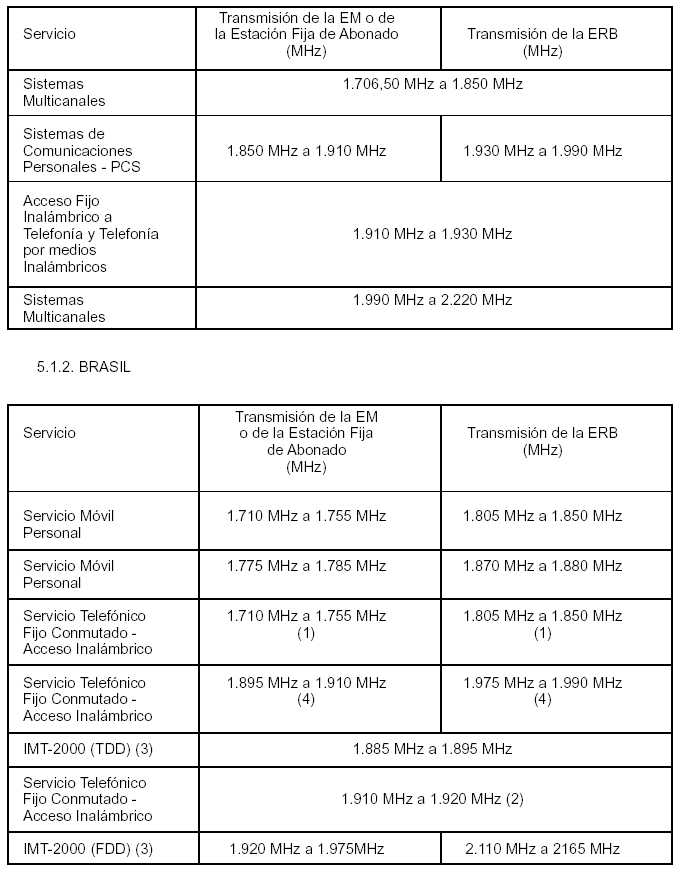

Utilización actual de las Bandas de 1.710 a 1.990 MHz y 2.100 a 2.200 MHz en los Estados Parte:

5.1.1 ARGENTINA

———

Notas:

(1) Estas bandas de frecuencias son destinadas, en carácter primario, para prestación del Servicio Móvil Personal y para uso en carácter secundario por Sistemas de Acceso Fijo Inalámbrico para prestación del Servicio Telefónico Fijo Conmutado, destinado al uso del público en general.

(2) Queda a criterio del Prestador la definición del plano de canalización y el tipo de tecnología a ser empleado en la transmisión de la ERB ara las Estaciones Fijas de Abonados y de las Estaciones Fijas de Abonados para la ERB.

(3) Para el futuro Servicio IMT-2000 fueron destinadas las bandas de frecuencias indicadas en la tabla.

(4) Estas bandas son utilizadas de acuerdo con la Resolución de la Anatel Nº 314 del 19 de septiembre de 2002.

Nota 1: Deben ser presentadas las informaciones de cada sector.

Nota 2: En los casos que se justifique, los Prestadores deben presentar como información adicional los gráficos de predicción de cobertura e interferencia (Co-Canal y Canal Adyacente).

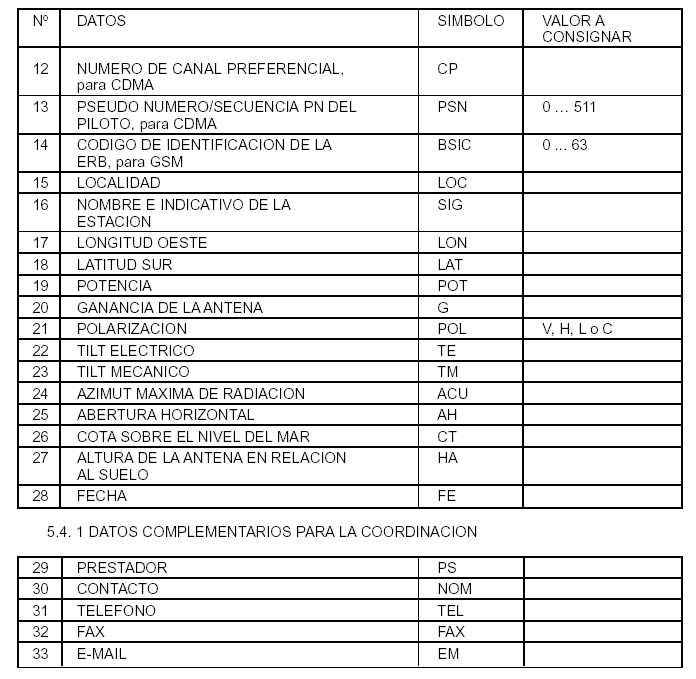

5.4.2. INSTRUCTIVO PARA EL LLENADO DEL FORMULARIO DE COORDINACION

1. - PAIS (ADM)

Símbolo indicativo del país solicitante de coordinación:

2. - SITUACION (A)

Se indicará ADD, MOD o SUP si se refiere a una nueva asignación, una modificación o una supresión total de una asignación, respectivamente.

Si se trata de una asignación existente, de acuerdo a lo establecido en el numeral 4.5.2., se indicará EXI.

3. - BANDA DE TRANSMISION (SUB)

Se indicará la banda de frecuencias de operación de acuerdo al numeral 5.1.

4. - CANALES DE CONTROL, para TDMA (CC)

Se indicarán los números de los Canales de Control utilizados en cada sector de la ERB.

5. - CANALES DE VOZ, para TDMA (CV)

Se indicarán los números de los Canales de Voz utilizados en cada sector de la ERB.

6. - CODIGO DE COLOR DIGITAL, para TDMA (DCC)

Se indicará el Código de Color Digital, valores 0 ... 3.

* La coordinación del mismo eventualmente será realizada por las Administraciones.

7. - CODIGO DE VERIFICACION DE COLOR DIGITAL, para TDMA (DVCC)

Se indicará el Código de Verificación de Color Digital, valores 1 ... 255.

* La coordinación del mismo eventualmente será realizada por las Administraciones.

8. - PATRON DE REUSO

Se indicará el Patrón de Reúso de frecuencias utilizado (por ejemplo: 4/12; 4/24; 7/21; ..)

9. - PATRON CELULAR (PC)

Se indicará el Patrón Celular adoptado (por ejemplo: GSM, TDMA, CDMA).

10. - NUMEROS DE PORTADORAS para CDMA (NCP)

Se indicarán los números de las Portadoras utilizadas en cada sector de la ERB (solamente para CDMA).

11. - SEPARACION DE CANALES, para CDMA (SR)

Se indicará la Tasa de Separación de Canales utilizada, SR 1 o SR 3.

12. - NUMERO DEL CANAL PREFERENCIAL, para CDMA

Se indicará el Número del Canal CDMA Preferencial que está siendo usado, o que se pretende usar.

13. - PSEUDO NUMBER / SECUENCIA PN DEL PILOTO para CDMA (PSN)

Se indicará el Pseudo Numero/Secuencia PN del Piloto.

14. - CODIGO DE IDENTIFICACION DE LA ERB, para GSM (BSIC)

Se indicará el Código de Identificación de la ERB.

15. - LOCALIDAD (LOC)

Se indicará el nombre de la localidad en que se encuentra la ERB correspondiente, o el nombre de la localidad más próxima.

16. - NOMBRE E INDICATIVO DE LA ESTACION (SIG) (opcional)

Se indicará el Nombre e Indicativo de la ERB.

17. - LONGITUD OESTE (LON)

Este dato se expresará en grados, minutos y segundos sexagesimales.

18. - LATITUD SUR (LAT)

Este dato se expresará en grados, minutos y segundos sexagesimales.

19. - POTENCIA (POT)

Se indicará el producto de la potencia suministrada a la entrada de la antena por su ganancia con relación al dipolo de media onda, expresado en dBW (Potencia Radiada Aparente).

20. - GANANCIA DE LA ANTENA (G)

Se indicará la ganancia de antena en la dirección de máxima radiación, expresado en dBd. Además, acompañará a este formulario el diagrama de radiación correspondiente.

21. - POLARIZACLON (POL)

Se indicará de acuerdo al siguiente detalle:

Lineal Vertical –

V Lineal Horizontal –

H Lineal Inclinada –

L Circular - C

22. - TILT ELECTRICO (TE)

Se indicará el valor en grados (+ o -).

23. - TILT MECANICO (TM)

Se indicará el valor en grados (+ o -).

24. - ACIMUT DE MAXIMA RADIACION (ACU)

Es el ángulo formado entre la dirección del norte geográfico y la dirección de máxima radiación de antena, en el sentido de las agujas del reloj. Se indicará en grados. Si la antena de la estación tiene características de radiación omnidireccional, se indicará el valor de 360°.

25. - APERTURA HORIZONTAL (AH)

Se indicará el ángulo de potencia media del diagrama de radiación horizontal.

26. - COTA SOBRE EL NIVEL DEL MAR (CT)

Se expresará en metros.

27. - ALTURA DE LA ANTENA SOBRE EL SUELO (HA)

Se expresará en metros.

28. - FECHA (FE)

Se indicará la fecha de llenado del formulario en el formato dd/mm/aa.

29. - PRESTADOR (PS)

Indicar el nombre del Prestador.

30. - CONTACTO (NOM)

Se indicará el nombre y apellido de la persona con la cual se podrán efectuar las coordinaciones.

31. - TELEFONO (TEL)

Se indicará el teléfono de la persona de contacto.

32. - FAX (FAX)

Se indicará el fax de la persona de contacto.

33. - CORREO ELECTRONICO (EM)

Se indicará la dirección de correo electrónico de la persona de contacto.

5.5. LISTA DE PRESTADORES

Las Administraciones mantendrán el listado actualizado de Prestadores de su país, debiendo responder las consultas realizadas por otras Administraciones en un plazo de 2 días hábiles, estableciéndose las siguientes direcciones de Contacto y/o E-Mail:

5.5.1. ARGENTINA

5.5.2. BRASIL

5.5.3. PARAGUAY

5.5.4. URUGUAY

5.6. CRITERIOS PARA LA IMPLEMENTACION DE LOS SERVICIOS EN REGIONES DE FRONTERA

En toda situación que la coordinación lo requiera, y cuando la características del servicio lo permita, se instalarán celdas sectorizadas con antenas con características directivas que permitan efectuar "downtilt" mecánico y/o eléctrico, después de agotados los demás recursos.

5.6.1. NIVEL DE SEÑAL EN EL PAIS LIMITROFE

Debe ser inferior al nivel de señal del Prestador local en su región. Este nivel a ser considerado por los Prestadores durante el proceso de coordinación, será el definido por la Relación de Protección (Numeral 5.6.3). De lo contrario se procederá de acuerdo a lo estipulado en el numeral 4.4.10, de acuerdo al nivel de referencia establecido en el Numeral 5.2.1.

5.6.2. CANALIZACION DE FRECUENCIAS EN CELDAS PROXIMAS A LAS FRONTERAS (Para servicios que emplean técnica celular):

5.6.2.1. Para fines de orientación del proyecto, los Prestadores involucrados establecerán secuencias de utilización de frecuencias.

5.6.2.2. En el caso de que los Prestadores utilicen tecnología de acceso y/o agrupamientos de canales diferentes, las mismas deberán definir las subdivisiones de espectro o los canales que serán utilizados por las partes involucradas.

5.6.2.3. Para fines de coordinación, cada Prestador informará a las demás partes involucradas el conjunto de canales que comenzará a utilizar.

5.6.2.4. Cada Prestador podrá utilizar más de un conjunto de canales, siempre que su utilización no produzca interferencia perjudicial a los Prestadores de los Estados Parte vecinos.

5.6.3. RELACIONES DE PROTECCION

5.6.3.1. La relación entre la señal de cobertura del Prestador local y la señal del mismo canal (cocanal) del otro Prestador debe ser mayor o igual a 17 dB.

5.6.3.2 Relaciones de Protección para los Sistemas de Acceso Fijo Inalámbrico al Servicio Telefónico Fijo que operan en la Banda Frecuencias de 1.910 MHz a 1.930 M Hz:

5.6.3.2.1. Para los sistemas que emplean tecnología de espectro ensanchado por salto de frecuencia con acceso múltiple TDMA y duplexado en el tiempo, el nivel máximo de señal interferente en la banda de la portadora modulada (1 MHz) es de - 90 dBm (el valor de la sensibilidad es de - 80 dBm).

5.6.3.2.2. Para los sistemas que emplean tecnología DECT (EM 300 175 de la ETSI, con 10 portadoras moduladas por 12 canales TDMA, de selección dinámica) el nivel máximo admisible de señal interferente (BER = 0,001) en un ancho de banda de 1,728 MHz es de - 83 dBm medido con una señal útil de 73 dBm (BER = 0,00001).

5.6.3.2.3. Para sistemas que operan con tecnología de la norma PHS, el nivel máximo admisible de la señal interferente es de - 95 dBm (en un canal de 300 kHz).

5.6.3.2.4. En los casos que se desplieguen tecnologías distintas en la misma banda de frecuencias, las relaciones de protección serán evaluadas oportunamente siguiendo el criterio establecido en el numeral 4.7.2.

5.6.4. DISPOSICIONES GENERALES

5.6.4.1. En caso de ser constatada interferencia perjudicial a consecuencia de la utilización de frecuencias objeto de coordinación, las nuevas frecuencias interferentes deben ser inmediatamente desactivadas y los Prestadores deben implementar los sistemas y técnicas adecuadas para eliminarlas.

5.6.4.2. Las instalaciones existentes deben ser tratadas conforme a los casos establecidos en el numeral 4.7.1.

5.6.4.3. Otras soluciones podrán también ser negociadas entre los Prestadores involucrados, de forma de facilitar la coordinación y permitir la convivencia entre los sistemas.

5.6.5. ESTACIONES DE RADIOCOMUNICACIONES EXISTENTES, OPERANDO EN LAS BANDAS DE FRECUENCIAS DE 1.710 A 1.990 MHz Y DE 2.100 MHz A 2.200 MHz, UBICADAS EN LAS PROXIMIDADES DE LAS FRONTERAS DE LOS ESTADOS PARTE.

La lista de las Estaciones de Radiocomunicaciones existentes, operando en las Bandas de Frecuencias de 1.710 a 1.990 MHz y de 2.100 MHz a 2.200 MHz, ubicadas en las proximidades de las fronteras de los Estados Parte, será intercambiada entre las Partes antes de los 90 (noventa) días luego de la aprobación del presente manual.
